3路共阳PWM恒压脉宽调制输入控制,可4线直接供电,推荐使用4mm正线,3根2.5mm负线规格
一个D-D-R3控制器带10灯并接可同步控制
可每灯配备一个控制器D-D-R3A可独立控制每一个灯

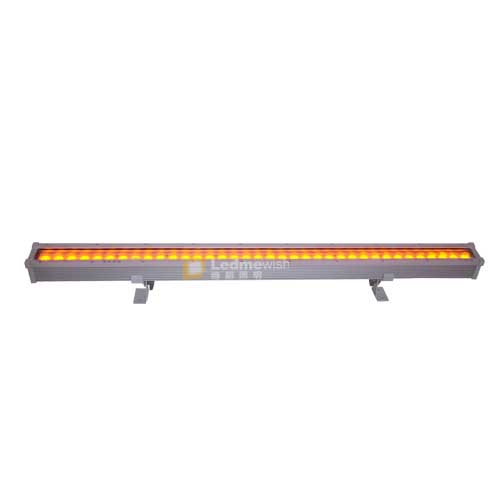

36颗灯珠一行排列,洗墙无锯齿,条纹光斑可65*15度配光
1980流明输出,精准配光,10%光场角内流明数量占比90%以上
混色均匀细腻,光斑色品标准方差<0.005
可兼容第三方PWM恒压控制器,第三方控制器可用DMX,SPI,差分信号,10V等转PWM恒压回路
光束角(10%强度)标准30度,可选配其他角度,以及扩散片三次配光片。
配备透气阀,内外气压平衡,玻璃面内部变热时无雾气
输入电压: DC24V,PF:>0.95
额定功率: 36W(33.8W@24V 满载)
灯具效率:58.2lm/W,使用高亮度绿色
光源亮度:36颗*1W RGB红绿蓝LED,每个颜色12颗,350mA驱动,总1980流明输出
色温和波长:R=625nm,G=525nm,B=460nm各种彩色混色色品标准方差SDC<0.005

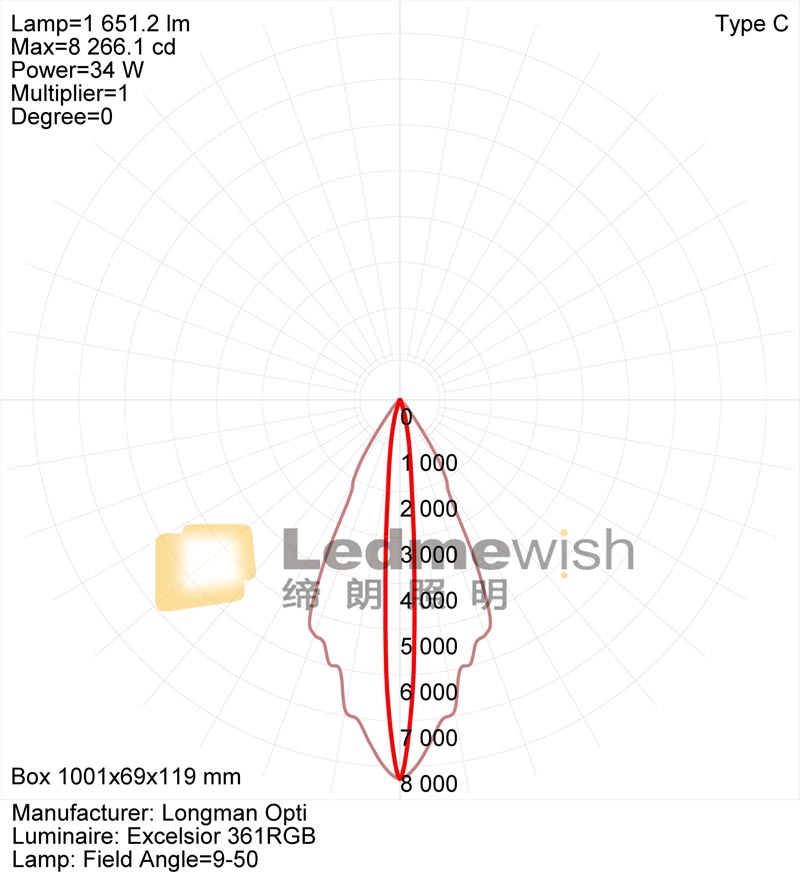

光场(10%)角: 标准30°(23230Cd轴向光强),8°、15°、45°、61*19°、75*10°等可选,可配备光学片
控制信号:标准PWM恒压(CV PWM)输入,可定制PWM恒流输入,或DMX信号输入
配套控制器通道数: DMX控制,标准3通道,可选4通道
调光:8位精度线性调光,3路共阳PWM恒压脉宽调制,PWM>400Hz,摄像无频闪

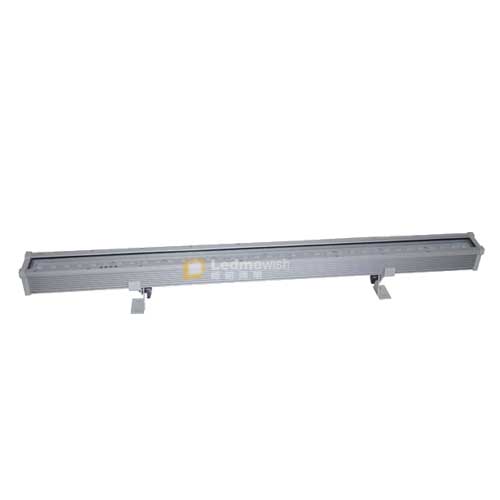

外壳材料:6063拉伸铝,标准阳极氧化哑光银色,可定制其他颜色,可配备单面挡光板
安规等级:电气III级,输入4*0.75mm2 黑色橡胶线(VDE,CCC),可配4芯三通供电线
工作温度:-20~+45℃,满载铝基板最高温升20℃
认证类别:产品通过CE,Rohs等
净重: 2.5 KG,含2mm厚度折弯铝钣金双支撑架

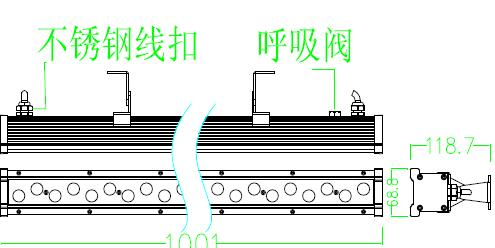

尺寸: 1001*69*119mm
优点:
可选择控制器一拖多或者1拖1,可兼容第三方CV PWM控制器
配备D-D-R3电力最大可串接10只灯具
配备D-D-R3A最大串接170只灯具
更细腻的混色,标准色品方差SDC<0.005,洗墙无锯齿
可选择做全单色,或双色混色。
开关电源棕色为正线,蓝色为负线
灯具端棕色为正线,红色为红色负线,黑色为绿色负线,蓝色为蓝色负线 黄绿色无用
D-D-R3控制器,接线位置为V+,V-,V+,R-,G-,B-.其中两个V+实际是直通的。
建议使用Fade渐变功能,需要单色调光使用r---,g---.b---功能。
