摘要：本文阐述了市面上DMX专业名词存在的泛滥使用；进行了基础的识别；注明了DMX标准的名称，并提出了基本的办法对DMX和SPI串行移位信号进行一定的区分。

笔者曾经参与现场调试一个项目，分享一下吃亏经验。

工程商在一个小的户外亮化工程里面使用了点光源，也使用了我们的户外变焦染色灯具。工程商自新歌设计的项目，采购之前，内部并没有出控制系统图，在认准“DMX控制” 功能的前提下，照明设计师按照动画效果布灯和计算灯具主清单，并报预算。

然后工程商买了我们的灯，也买了另外一个厂家的点光源，控制器是我们推荐的舞台灯具使用的控制器，所以调试和编程费用也安排给我们。

在两种灯具中间串接的时候问题来了，施工人员不知道我们说的321正负地与对方说的DC端，DATA端怎么接。

到了现场发现大家说的DMX不是一个概念，对方的灯具实际的控制方式是SPI串行移位信号，最后工程商咬咬牙，贴钱，两个部分独立控制。

照明行业拷贝，造假猖獗，是公认的，影响了行业的发展，另外，伪造数据，乱用名词，也使行业产生了巨大的混乱，DMX是个舞台行业专业名词，在广泛地成为照明行业词汇的时候变了味道，相信很多做设计师会遇到这个问题，有一些公司里有专业的人员，避过了，有一些花了学费学到教训。

在此我们不仔细讨论信号的详细差别，我们用简单易懂的方式区分一下两者，以及提供几个小的办法让设计和工程人员避开这个风险。

1.名称上的区别:

SPI串行移位信号属于TTL电平信号，属于逻辑电路专用词汇，广泛应用，照明行业并未对灯具使用的TTL信号做规范和规定，所以点光源厂家使用的SPI协议有两种，第一种为私有定义，各个厂家不一样，第二种为共用控制厂家定义，常用的有灵芯雨，中庆，欣博莱特，奥美等，各个厂家不同型号控制器均会列出支持的IC的列表，涉及灰度，可控制的点数。

DMX标准为文化部推荐标准，不属于国家规范建筑类传统照明电气标准，所以一般的电气工程师并不熟悉该标准。目前的DMX标准编号是《WH/T 32—2008 DMX512-A》，其来源于国内舞台专家翻译的国际标准，《E1.11 - 2004 USITT DMX512-A》，而这一标准最早来自于USITT制订的DMX 1990标准，所以DMX协议是一种已经在全球舞台灯光行业规范使用25年的标准。根据规范对输出这种信号的设备也有行业专门规范的检验设备。

2.接线简图的区别

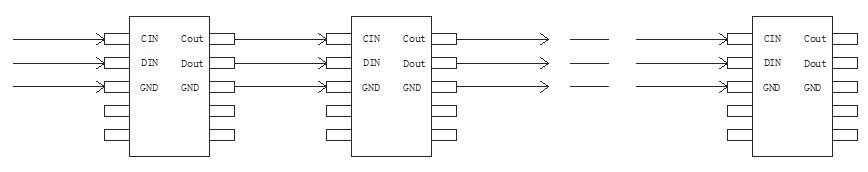

SPI的接线方式为IC之间逐次通过，串接，任意IC的损坏，焊点的虚焊均有可能导致信号不能向前传输，后面的灯具不能正常控制。

一般SPI信号，单个端口输出可控制512个RGB像素以上。

DMX的接线方式从接线方式上看，为手拉手串接，如

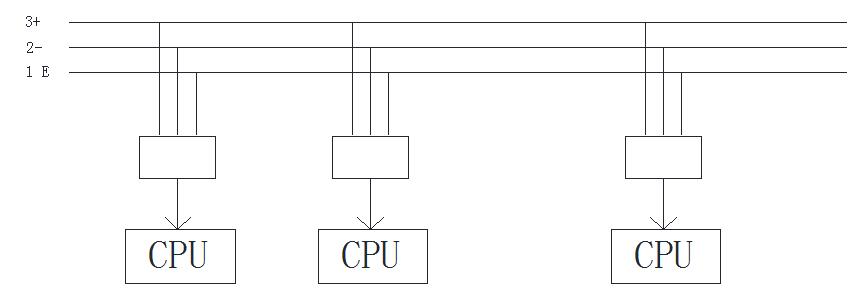

实际DMX输入和DMX输出为直接并接的，所以实际原理图是：

所以一个灯的损坏，并不能影响该回路其他舞台灯具接收DMX信号。

由于DMX协议的地址规定为001-512，所以一个标准DMX输出口最多可以控制170个RGB像素。

3.控制成本的区别

串行移位SPI信号是控制点光源的比较廉价的信号，以一个控制器8个端口，每个端口512个RGB像素计算，平均控制一个RGB像素成本约为0.2元，一般行业上控制器均使用TCP/IP协议可巨大数量的像素

DMX一个信号输出只能最多独立控制RGB 170像素，一般舞台专业控制台为4个DMX口输出，平均下来控制一个RGB像素的成本不低于5元。

以全球舞台行业最新的Artnet协议扩容得到更多更廉价的DMX输出计算，最低成本一个像素RGB也不能低于3元。所以标准的DMX协议是比较昂贵的控制协议，并不适合大面积地控制点光源，护栏管和像素硬灯条

4.关键词差别

SPI协议的控制器和灯具的关键系是：

“DC+,GND，CLK DATA, 双线IC控制需要CLK时钟功能，单线IC不需要CLK”。从说明书上还可以判断。

“8个端口，32灰度级每端口最大可带1024灯，256灰度级每端口最大可带512灯”这样的说明。

以及注明芯片的型号的，灰度，和可带点数的，比如“芯片IC是32灰度级时， 控制器每口带灯是1024点”“ 芯片IC是256灰度级时，控制器每口带灯是512点”的说明。

DMX通讯则规范使用XLR接头，并标明3为正，2为负，1为地，无任何其他附加说明。

经过基本的比较，我们知道需要去识别灯具之间协议有可能有差别。

为了区别SPI，并避免误伤部分与SPI非常相似的扩容型DMX（本身并不符合舞台规范，但是可以稳定使用），在设计和采购的过程中，需要明确需求：

选择SPI通讯就需要标明“使用厂家私有SPI通讯协议”，选择DMX通讯就需要标明需要符合《WH/T 32—2008 DMX512-A》

使用统一的控制软件和硬件控制多种复杂灯具时，可以要求供应方能够“控制大量点像素”，能够“控制舞台灯具，如舞台摇头灯灯具”。

需要注意的是，使用私有协议一定要注意到后续的维护难度，尤其是不同厂家的灯具，并不能随意混合替换。使用DMX协议控制的工程，灯具损坏以后，可以任意其他DMX协议控制的工程进行替换。
